概述

    分體式GHNB-MD系列剩余電流式電氣火災監控器集過電流、剩余電流、溫度的檢測、預警、報警、消防聯動及通訊等多種功能于一體，適用于三相四線制380V及單相制220V 的電氣線路中，產品具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時，監控器能發生報警聲及時提醒工作人員檢查故障，排除可能發生的電氣隱患，防止事故發生。
    分體式GHNB-MD型系列剩余電流式電氣火災監控器適用于小區樓房、醫院、圖書館、機房、集貿市場、公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境，分體式GHNB-MD系列剩余電流式電氣火災監控器既可以聯網使用也可以獨立使用。

主要功能

＞ LED數碼管顯示界面

＞ 監控參數實時顯示

＞ 遠程控制（斷路器脫扣）

＞ 漏電保護及聲光報警

＞ 現場溫度檢測與控制（可選）

＞ 是否脫扣可由用戶設置

GHNB-MD系列A 型監控

●剩余電流監測功能
●溫度監測功能
●預警/ 報警/ 脫扣功能
●CAN 總線通訊功能
●消防聯動功能
●液晶中文顯示功能
●報警記錄查詢功能
注：本機需與HY、HF測器配合使用
GHNB-MD系列B型監控
●剩余電流檢測功能
●溫度監測功能
●預警/ 報警/ 脫扣功能
●消防聯動功能
●數碼顯示功能
●CAN 總線通訊功能.
注：本機需與HY、HF測器配合使用

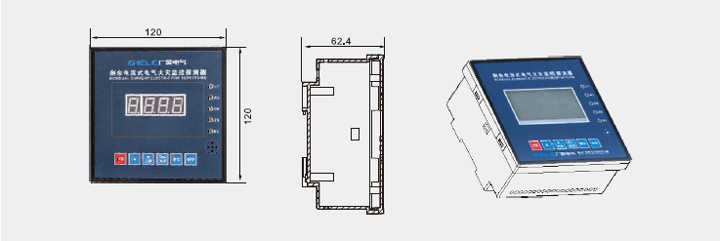

外形及安裝尺寸

主要技術參數

注意事項

1. 嚴禁私自拆卸本監控器，否則由此引發的一切后果將與本公司無關。

2. 本監控器的使用安裝必須要由專業人員進行操作，操作之前務必仔細閱讀本說明。

3. 由探測器引發斷路器脫扣之后務必排查原因，確認消除之后才能進行合閘操作

4. 務必區分接地線和零線，在監控回路中零線必須穿過互感器。

5. 選用探測器時，應注意探測器上的技術參數是否和實際應用中的要求相符合。

6. 周期性的檢查，清楚外殼、散熱孔表面的積塵，注意接線端子的連接狀態，保持牢靠絕緣。

7. 使用和儲存、運輸過程中，不得遭受到雨水侵蝕、陽光曝曬、猛烈撞擊，以免破壞監控器的穩定性和準確性。

8. 監控器的報警設定值應考慮配電系統及用電設備的正常漏電值。

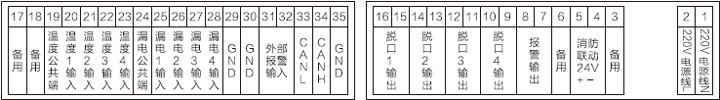

接線端子示意圖
